GL41H蒸汽過濾器

◆產品特點

Y型過濾器過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器?？砂从脩粢笾谱鳛V網

◆執行標準

設計規范：HG/T 21637

結構長度：GB/T 12221

連接法蘭：JB/T 79

試驗與檢驗：JB/T 9092

產品標識：GB/T 12220

供貨規范：JB/T 7928

廣泛用于蒸汽、空氣、水、油品等多種介質的管線中；保護管線系統各種設備、水泵、閥門等；免受管道同、鐵銹、焊渣等雜質。帶來的阻塞和損壞。

一、特點

1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積小。重量輕。
2、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
3、過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。
4、伸縮型特點：拉伸長度。最大位置可移伸100mm。有利于安裝方便。提高工作效率。

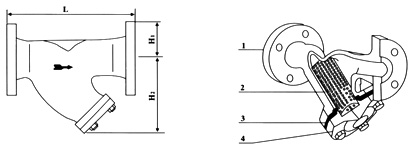

二、主要零件部件材料表

要主零件部件材料表

Code
序號

Parts
零件名稱

Materials
材料

1

Bodv
閥體

CarbonsteelStainlessSteel
碳鋼、不銹鋼

2

Filter Core Net
濾芯網

Stainless Steel
不銹鋼

3

Gasket
墊片

Metal graphite
金屬石墨

4

Gauze Filter Cap
濾網蓋

CarbonsteeIStainlessSteel
碳鋼、不銹鋼

三、技術參數表

Model
產品型號

Nominal
Diameter(DN)
公稱通徑

Connection
連接方式

Nominal
Pressure fMPa)
公稱壓力

Max．Allowable
TMP(℃)
最高允許溫度

External Dimensions(mm)外形尺寸

L

H1

H2

GL41H

15—20
25

Flange法蘭

1.6—4.0

425

160
150

53
58

70
95

GL41H

32

Flange法蘭

1.6—4．O

425

1 80

73

120

GL41H

40

Flange法蘭

1.6—4.0

425

200

75

1 35

GL41H

GL41H

50

Flange法蘭

1.6—4.0

425

230

80

1 65

GL41H

65

Flange法蘭

1.6—4.0

425

270

93

1 80

GL41H

80

Flange法蘭

1.6—4．O

425

290

1 00

1 89

GL41H

1 00

Flange法蘭

1.6—4.0

425

310

1 1 0

235

GL41H

125

Flange法蘭

1.6—4.0

425

400

125

280

GL41H

1 50

Flange法蘭

1.6—4.0

425

430

143

345

GL41H

200

Flange法蘭

1.6—4．O

425

500

170

410

GL41H

250

Flange法蘭

1.6—4.0

425

590

203

610

GL41H

300

Flange法蘭

1.6—4.0

425

650

230

690
