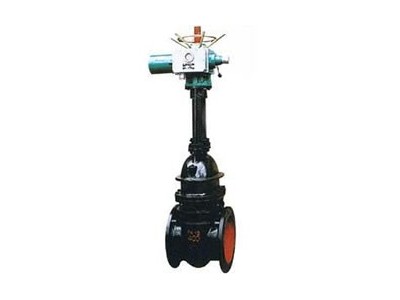

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥

單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2023-06-08 16:29
瀏覽次數：	358

公司基本資料信息

上海滬工閥門廠（集團）有限公司
[誠信檔案]
已繳納 0.00 元保證金
聯系人詹建鑫(先生)
會員 [當前離線] [加為商友] [發送信件]
電話
地區上海
地址上海市嘉定區華亭鎮華高路555號

詳細說明

產品說明

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為 2Cr13 不銹鋼，公稱壓力 PN16~PN25，閥體材料為球墨鑄鐵的閘閥。

產品性能參數

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z941H-16Q	16	1.6	350	水、蒸汽、油品
Z941H-25Q	25	2.5	350	水、蒸汽、油品

返回頁首

產品零部件材料

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥零部件材料
型號	材料
型號	閥體、閥蓋	閘板、閥座	閥桿	閥桿螺母	填料	手輪
Z941H-16Q	球墨鑄鐵	2Cr13	2Cr13	鋁鐵青銅	柔性石墨	球墨鑄鐵
Z941H-25Q	球墨鑄鐵	2Cr13	2Cr13	鋁鐵青銅	柔性石墨	球墨鑄鐵

返回頁首

產品外形及結構尺寸

Z941H-16Q 型電動楔式鑄鐵閘閥主要外形及結構尺寸
DN	L	D	D1	D2	b	z×Φd	D3	H	H1	D0	重量/kg
40	240	150	110	88	20	4×Φ17.5	164	602	602	300	68
50	250	165	125	102	20	4×Φ17.5	164	610	610	300	69
65	270	185	145	122	20	4×Φ17.5	164	612	612	300	80
80	280	200	160	133	20	8×Φ17.5	195	690	690	300	83
100	300	220	180	158	20	8×Φ17.5	220	833	833	300	94
125	325	250	210	184	22	8×Φ17.5	268	876	876	300	125
150	350	285	240	212	24	8×Φ22	280	958	958	300	160
200	400	340	295	268	26	12×Φ22	370	1096	1096	300	225
250	450	405	355	320	30	12×Φ26	460	1244	1244	300	348
300	500	460	410	370	30	12×Φ26	530	1430	1474	400	485
350	550	520	470	430	34	16×Φ26	610	1565	1663	400	696
400	600	580	525	482	36	16×Φ30	710	1735	1886	400	1000
500	700	715	650	585	44	20×Φ33	5860	1961	2181	400	1064

返回頁首

Z941H-25Q 型電動楔式鑄鐵閘閥主要外形及結構尺寸
DN	L	D	D1	D2	b	z×Φd	D3	H	H1	D0	重量/kg
40	240	150	110	88	20	4×Φ17.5	164	602	602	300	68
50	250	165	125	102	20	4×Φ17.5	164	610	610	300	69
65	270	185	145	122	22	8×Φ17.5	164	612	612	300	80
80	280	200	160	133	22	8×Φ17.5	195	690	690	300	83
100	300	235	190	158	24	8×Φ22	220	833	833	300	94
125	325	270	220	184	28	8×Φ26	268	876	876	300	125
150	350	300	250	212	30	8×Φ26	280	958	958	300	160
200	400	360	310	278	34	12×Φ26	370	1096	1096	300	225
250	450	425	370	335	36	12×Φ30	460	1244	1244	300	348
300	500	485	430	390	40	16×Φ30	530	1430	1474	400	485
350	550	555	490	450	44	16×Φ33	610	1565	1663	400	696
400	600	620	550	505	44	16×Φ36	710	1735	1886	400	1000
500	700	730	660	615	44	20×Φ36	860	1961	2181	400	1064

返回頁首

產品外形及結構尺寸示意圖

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥主要外形及結構尺寸示意圖
