一、產品簡介

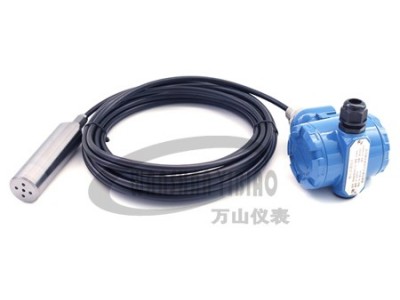

WS系列投入式液位變送器是我司開發的高性能變送器系列之一。投入式液位變送器是一種測量液位的壓力傳感器，基于所測液體靜壓與該液體的高度成比例的原理，采用隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號，一般適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。
二、工作原理
當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：
Ρ = ρ .g.H + Po
式中： P —變送器迎液面所受壓力ρ：被測液體密度
g —當?shù)刂亓铀俣?/p>
Po —液面上大氣壓
H —變送器投入液體的深度
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位的高度。
三、技術特點
結構簡單：無任何可動或彈性元件，因此可靠性高，維護量少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛：適用于高溫高壓、強腐蝕等介質的液位測量。
四、產品特點
1. 采用先進電路處理技術，性能穩定、高靈敏度；
2. 多種量程，最大可測200m（水柱壓力）；
3. 采用不同材質隔離膜片，適用于多種測量介質；
4. 配置靈活，根據需要可選擇不同配置；
5. 一體式、分體式可選；
6. 反極性和過電壓保護；
7. 抗沖擊、防雷擊設計；
8. 激光調阻溫度補償，零點、量程可現場調節；
9. 范圍寬抗腐蝕，適于多程介質；
10. 過載及抗干擾能力強，性能穩定；
11．采用一體化結構的二線制變送器，無活動部件，維護簡易;
12．四位半數字顯示，高清背光，便于現場查看;
13．本質安全型和隔爆型可用于危險現場。
五、技術參數
基本誤差：0.25%F?S. 0.5%F.S
測量范圍：0～100m （根據用戶量程來適選）
線性度：優于0.25%F?S
溫度漂移 ＜±0.05%F?S/℃(0-50℃)
長期穩定性：≤0.05%F?S/年
響應時間： ≤10mS
供電電源：24VDC(或12VDC-36VDC任意恒壓電源)
輸出：4～20mA(或O～10mA 1～5V O～5V 0～1OV)
負載電阻：0～600Ω(Rz=(V-12)/0.02 其中V為電源電壓)※輔出為0～10mA時
承壓范圍：負壓、常壓、高壓(32MPa以下)
環境溫度：-20～ +85℃
被測介質溫度：-20～ +85℃
薦貯溫度： -20～ +65℃
探頭直徑：19mm～42mm可選
電氣接口：M20×1.5、1/2NPT
安裝位置：無限制
探頭防護等級：IP68
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝：DN15、DN25、DN50、DN80不等
探頭材質：304、316L、哈氏合金C-276、鉭、鈦、四氟聚乙烯（特富隆）
傳惑器隔離膜片材質：316L 、哈氏合金、鉭
探桿材質：304、316L、哈氏合金C-276、鉭、鈦、四氟聚乙烯（特富隆）
電纜材質：PVC、PTFE（特富隆）
外殼材料：鑄鋁
功耗：<0.5W
防爆等級： EXdⅡCT6
六、應用領域
WS系列投入式液位變送器廣泛應用于工業現場液位測量與控制、城市供水及污水處理、石油、化工、電廠、水文監測、水庫、大壩、水電建設等領域的液位的測量與控制。選擇投入式液位變送器的時候要先考察應用場合，如果在腐蝕性環境當中應用，要選擇防護等級高，且防腐傳感器，還要注意液位傳感器量程的大小和接口的要求。
WS系列投入式液位變送器廣泛應用于水廠、污水處理場、城市供水、高樓水池、水井、礦井、工業水池、水罐、油池、油罐、水文地質、水庫、河道、海洋等場合液位的測量，電路采用抗干擾性號隔離放大，截頻干擾設計（抗干擾能力強，防雷擊）、過壓保護，限流保護，抗沖擊，防腐等設計，受到用戶的一致認可。
