| 1、 | 水動系列 | ||||||

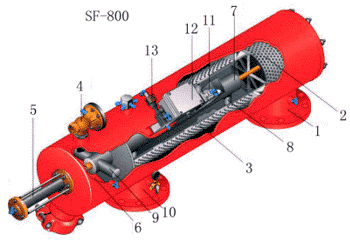

 SF-800系列為水動沖洗型過濾器，其顯著特點是設備為全水動控制，集污管動作均由水壓驅動。只有控制單元為電子部件，這樣設備的防水防潮能力大大提高，設備成本也得到了有效控制。但設備運行水壓要求略高，一般應>0.25MPa；否則會因水壓過低造成清洗不完全，而影響出水指標。水經進水口(1)到達粗濾網(2)，粗濾網將較大的懸浮物攔截下來。水經過細濾網(3)時懸浮污物在細濾網內部逐漸積聚，這是過濾的主要過程。 污物在細濾網上的沉積使細濾網的內外兩側產生一個壓力差，當該壓差(DP)達到預先設定的值時，在維持系統持續供水的同時引發幾個清洗動作：沖洗閥(4)打開，壓力通過水力活塞(5)釋放，水流出來。水動馬達驅動室(6)和集污管(7)內的壓力顯著降低，壓力的降低在集污管(8)和水力驅動室外側中產生一個吸力，水流通過水動馬達驅動集污管繞其軸旋轉，水經活塞排出，使集污管在旋轉的同時沿直線方向移動，從而使濾網內表面得到顯著的清理。 沖洗過程約持續10秒鐘，在沖洗過程結束時沖洗閥(4)關閉，水壓的升高使水力活塞恢復至其初始狀態，系統為下一個過濾工序做好準備。 電控系統(12)接收壓差表(11)的數據來控制清洗過程、沖洗閥上電磁閥打開、關閉等動作。 當壓差達到壓差表上預先設定的數值時，沖洗過程隨時啟動。如果一次沖洗后壓差無明顯變化，25秒后將引發另一次沖洗過程。在沖洗過程中濾后清水持續不斷地經出水口(10)流出。 其他型號網式過濾器基本原理與此基本相同： |
|||||||
|
|||||||
| 2、 | 電動系列 | ||||||
| SF-9800及SF-900系列為電動過濾器，可以用于懸浮物含量較高或水壓較低的過濾系統，沖洗時間很短且耗水較少。集污管的移動由一臺小型電動機驅動完成。所以設備可以更有效地工作于水壓較低的情況，同時也能夠更好地適應懸浮物含量極高的污水的處理。 沖洗時控制器引發一套連續動作：沖洗閥打開，集污管中的壓力下降，對細濾網內側沉積的污物產生吸力。電動馬達驅動集污管繞其軸旋轉，從而使濾網內表面得到顯著的清理。沖洗過程約持續至預先設定的時間后停止。沖洗結束時沖洗閥關閉，電動馬達停止動作，系統恢復其初始狀態，為下一個過濾工序做好準備。 |
