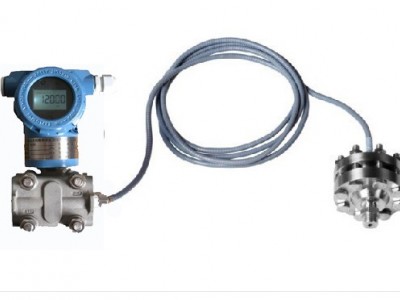

MH3051DP/GP 遠傳法蘭式壓力變送器差壓變送器遠傳壓力變送器用于防止管道中的介質直接進入變送器里，感壓膜片與變送器之間靠注滿流體的毛細管連接起來。它用于測量流體、氣體或蒸汽的液位、流量和有壓力，如飯后將其轉變成4～20mADC信號輸出。MH3051DP/GP壓力變送器帶上遠傳密封裝置后就成為MH3051遠傳壓力變送器,它具有MH3051GP壓力變送器特點,可以用來進行壓力、液位的測量它可與HART手操器相互通訊通過它進行設定監控。
特點
MH3051型遠傳壓力、差壓變送器，為避免被測介質直接與變送器的隔離膜片接觸提供了一種可靠的測量方法。帶遠傳裝置的變送器適用于下列工況：
1.需要將高溫介質與變送器隔離
2.測量介質對變送器敏感原件有腐蝕作用。
3.懸浮液體或高粘度介質
4.被測介質由于環境或流程溫度變化而固化或結晶。
5.更換被測介質需要嚴格凈化測量頭。
6.測量頭必須保持清潔衛生。
7.密封壓力容器液位測量。
注意事項
1、 被測介質對變送器敏感元件有腐蝕作用；
2、 需要將高溫被測介質與變送器隔離；
3、 被測介質中有固體懸浮物或高粘度介質；
4、 被測介質由引壓管引同時易固化或結晶；
5、 更換被測介質需嚴格凈化測量頭；
6、 測量頭必須保持衛生，嚴禁污染。
使用對象：腐蝕性或粘性的液體
應用場合
廣泛應用于具有極端化學和機械負載的工業領域以及高電磁輻射場合。
性能參數
測量性能：用于壓力、差壓、液位、流量測量
精度：±0.075%FS
全性能：±0.25%FS
穩定性：0.25%/年
量程比：100:1
測量速率：0.2s
過程連接與其它產品兼容，實現最佳測量標準4-20mA，帶有基于HART協議的數字信號，遠程操控，支持向現場總線與基于現場控制的技術的升級。
遠傳裝置沖灌液特性表
代號 | 沖灌液 | 溫度范圍 | 比重g/cm3 | 溫度膨脹系列 | 25℃時粘度 |
不注 | 硅油M5 | -40-149℃ | 0.934 | 0.00108 | ＜20 |
S | 高溫硅油 | 15-315℃ | 1.07 | 0.00053 | 44-50 |
F | 氟油 | 45-205℃ | 1.85 | 0.0000864 | 65 |
扁平法蘭
安裝法蘭尺寸 | 安裝法蘭尺寸 | ||||||
形式 | 外徑D | 厚度A | 內徑B | 密封外徑C | 數目n | 直徑d | 分布直徑 |
標準3” | 190 | 30 | 80 | 127 | 4 | 19 | 152 |
標準4” | 229 | 30 | 100 | 157 | 8 | 18 | 191 |
安裝法蘭尺寸（表Ⅶ）
安裝法蘭 | 下套法蘭 | |||||||
管徑 尺寸 | 壓力 | 外徑 | 厚度 | 螺孔中心距 | 螺孔數量 | 栓孔直徑 | 直徑 | 直徑 |
（LB/Mpa） | A | D | B | n | C | mm | mm | |
1 | 150/2 | 108 | 14.3 | 79.4 | 4 | 16 | 26.9 | 63.5 |
300/2 | 124 | 17.2 | 88.9 | 4 | 20 | 66.5 | ||
1-1/2 | 150/2 | 127 | 17.2 | 98.4 | 4 | 16 | 41.9 | 78.74 |
300/2 | 156 | 20.7 | 114.5 | 4 | 23 | |||
2 | 150/2 | 152 | 19.1 | 120.6 | 4 | 23 | 52.5 | 95.25 |
300/2 | 165 | 22.2 | 1274 | 8 | 20 | |||
3 | 150/2 | 191 | 23.8 | 152.4 | 4 | 20 | 79 | 127 |
300/2 | 210 | 25.5 | 168.3 | 8 | 23 | |||
