一、概述
1.1產品特點：ZCL（F、G、H、I）—10P~200P全不銹鋼電磁閥是參考國外先進國家的樣機設計制造而成的，該新產品結構合理、動作靈敏、性能可靠、外形美觀、體積小、通用性強、耐微腐蝕。
1.2主要用途及適用范圍：
ZCL（F、G、H、I）—10P~200P全不銹鋼電磁閥是兩位兩通先導式常用閉型自動閥門。可用于介質為清潔的高溫蒸汽及微腐蝕介質和粘度不大于28cst的水、氣、油的管路中它可用電器開關直接控制，也可以用各類傳感器輸出的信號進行遠程自動控制。

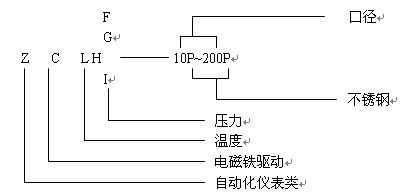

1. 3型號的組成及代表意義：
二、結構特征與原理
2.1結構圖

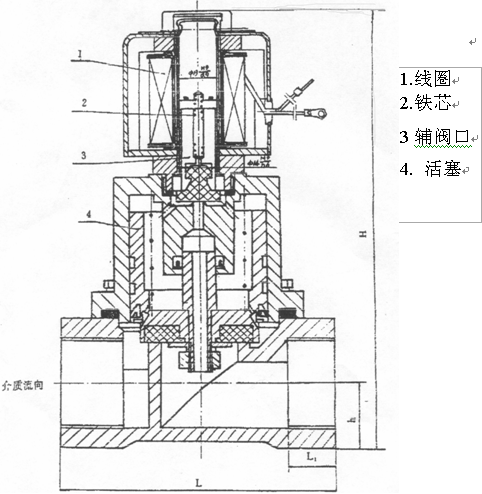

ZCLI-10P-50P型結構圖
|
|
安裝連接尺寸
|
型號
|
L
|
L1
|
H
|
h
|
|
ZCLI-10P
|
70
|
12
|
125
|
9
|
|
ZCLFI-15P
|
70
|
12
|
125
|
9
|
|
ZCLI-20P
|
100
|
18
|
155
|
22
|
|
ZCLI-25P
|
100
|
18
|
155
|
22
|
|
ZCLI-40P
|
130
|
20
|
215
|
30
|
|
ZCLI-50P
|
155
|
26
|
245
|
38
|

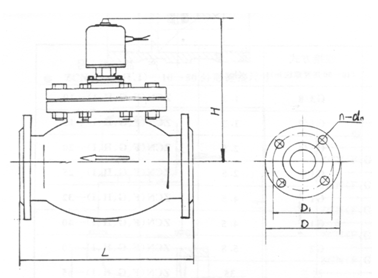

ZCLI-65P-300P型結構圖
安裝連接尺寸
|
通徑（mm）
|
L
|
H
|
D
|
D1
|
n
|
Do
|
|
65
|
290
|
295
|
185
|
145
|
4
|
17.5
|
|
80
|
310
|
305
|
200
|
160
|
4
|
17.5
|
|
100
|
350
|
325
|
220
|
180
|
8
|
17.5
|
|
125
|
400
|
350
|
250
|
210
|
8
|
17.5
|
|
150
|
480
|
390
|
285
|
240
|
8
|
22
|
|
200
|
600
|
465
|
340
|
295
|
12
|
22
|
|
250
|
650
|
490
|
405
|
355
|
12
|
26
|
|
300
|
750
|
550
|
460
|
410
|
12
|
26
|
2.2工作原理

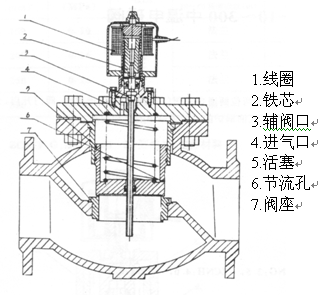

ZCL(F、G、H、I)—10P~200P全不銹鋼電磁閥是一種先導工常閉閥，當線圈（1）通電后，形成磁場，吸起鐵心（3），先導閥打開，使作用在活塞（4）上部的壓力降低，從而依靠壓差將活塞推向上方，使管路暢通，當線圈斷電后，鐵芯因自重及彈簧（2）作用而下落，關閉先導閥，與此同時壓力介質通過活塞節流孔進入上腔，加上活塞壓簧及自重，使活塞下落至閥口，從而截斷管口。
三、技術參數
3.1公稱通徑：DN：10. 15. 20. 25. 32. 40. 50. 65. 80. 100. 125. 150. 200
2.2公稱壓力：PN：ZCLF：1.6MPa，ZCLG：2.5MPa，ZCLH：4.OMPa，
ZCLI：6.4MPa。
3.3開閥能力：（在額定電壓85%的情況下）
最大壓差：(△Plax)：ZCLF：1.6MPa，ZCLG：2.5MPa，ZCLH：4.0MPa，
ZCLI：6.4MPa
最小壓差：（△Prim）：0.04MPa
3.4電源電壓：直流：24 36 110 220V
交流：24 36 127 220V
3.5功率：19~22VA
3.6工作介質：微腐蝕介質，清潔的高溫蒸汽及≤28cst的水、氣、油等。
3.7介質溫度：（℃）0~+60℃
3.8環境溫度：+5~+40℃
3.9相對濕度：5~+40℃
3.10防爆型等級：DIICT3
四.安裝與使用
4.1該閥應垂直安裝在環境溫度為+5℃~40℃，相對濕度5~95%的場所。
4.2該閥不行安裝在有滴水或濺水的地方。
4.3安裝時要注意介質流向箭頭,進出口不行反裝。
4.4該閥可保證在額定電壓一15%~+10%的情況下能正常工作。
4.5該閥的閥前后壓差范圍為0.04MPa~6.4MPa。
4.6電磁閥從管路上卸下不用時，應將殘留在閥內部的介質擦凈吹干，然后
按保管條件貯存。
五.故障分析與排除
|
故障分析
|
原因分析
|
排除方法
|
備注
|
|
主閥口不密封
|
1．先導閥節流孔堵塞難以傳遞介質壓力。
2．鐵芯上橡膠密封件磨損或老化。
3．彈簧失靈或損壞。
4．活塞下部密封墊損壞
|
1．清潔先導閥
2．更換鐵芯像膠密封件。
3．更換彈簧
4．更換密封墊
|
|
|
關閥動作不靈敏
|
活塞上節流孔堵塞
|
清除節流孔上污物
|
|
|
接通電源后
鐵芯不動作
|
1．電源電壓過低
2．線圈燒壞
|
1． 調整電源電壓在一15%~+10%范圍內。
2． 檢修或更換線圈。
|
|
|
嗓聲過大
|
鐵芯與非磁性鋼管之間有異物或不清潔
|
用高純度酒精清洗有關零件。
|
|
六.驗收與保管
6.1開箱前應檢查包裝箱內是否完整，開箱后應檢查產品是否完好，技術文件及附件是否齊全，如有損壞或缺誤，請速與運輸部門及我廠聯系。
6.2該產品若暫不安裝使用，可存放在環境濕度為+5℃~一40℃，相對濕度不大于80%的室內，若直接放在地面上，則必須墊以干燥木板上鋪瀝青紙，以防潮濕。
七.
7.1應注明產品型號、名稱、電源電壓。
7.2公稱口徑，工作介質、介質溫度、工作壓力及壓差。
7.3供貨數量及日期。
7.4如有特殊要求，應在訂貨時提出協商解決。
